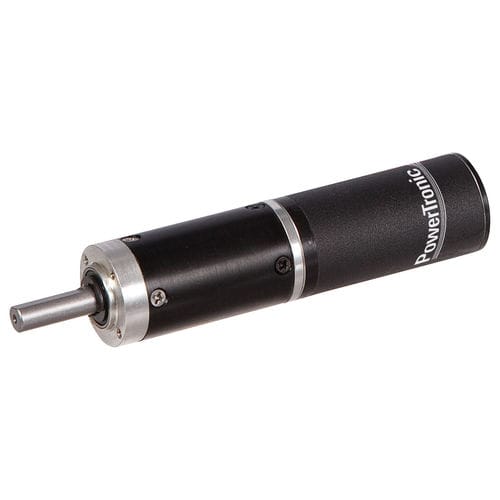

Planetary gear-motor PL22.10-BL22.45

Planetary gear-motor PL22.10-BL22.45

Planetary gear-motor PL22.10-BL22.45

About


Additional information

Rated Voltage V:24
Rated Torque Ncm:100
Speed rpm:12-1240

Gearmotor
Gear Ratio:3.7;5.2;14;19;27;51;71;100;139;189;264;369
No Load Speed (min*1):1887;1351;500;368;259;137;99;70;5037;27;19
Rated Speed (min1):1240;888;329;242;170;90;65;46;33;24;17;12
Rated Torque (Ncm):2.7;3.7;9.1;12;17;30;41;58;80;100;100;100
Peak Torque (Ncm):30;30;120;120;120;250;250;250;250;300;300;300

No. of Stages:1;1;2;2;2;3;3;3;3;4;4;4
Length L (mm):24.4;24.433;33;33;41.5;41.5;41.5;41.5;49.8;49.8;49.8

Rel. Humidity: 20 to 85% | Ambient Temp.: -10 to +60°C

Motor
No. of Pôles:8
No. of Phases:3
Rated Voltage (V):24
No Load Speed (min1):7000
Rated Speed (min'1):4600
Rated Torque (Ncm):0.8
Peak Torque (Ncm):2.1
Peak Current (A):1.1
Rated Power (W):3.8
Radial Load (FR): 20N (10mm from face mounting) | Axial Load (FA): 10N

Options
- Encoder
- Rear Shaft
- Connector
- Spécial Shaft
- Spécial Voltage



PARAMETERS

Parameter Name Parameter Value
Motor type
  • three-phase
  • BLDC
Type
planetary
Shaft orientation
coaxial
Power (W)
0 - 10
Voltage (V)
24 - 24
Torque (Nm)
  • 0.5 - 1
  • 0.1 - 0.2
  • 0.2 - 0.5
  • 0 - 0.1
Product applications
industrial
