About
The elegant and flat E-BOX is the complete housing for RAFIX 22 FS+ control units. It is used where individual control devices are required at remote locations - for example, emergency stop applications along a production facility or at a safety fence. The compact dimensions of the E-BOX are based on the edge dimensions of a 40 mm profile rail. Installation is also designed with this in mind. This is quick and easy thanks to the modular system consisting of a lower and upper housing section, contact module with switching element and emergency stop actuator.
•Measurement-control-regulation
•Mechanical and system engineering
•Construction machinery
•Industrial robots
•Model construction
•Home technology
•Kompakte Abmessungen: 109 x 40 x 27 mm
•Für Betätiger der Befehlsgeräte-Baureihe RAFIX 22 FS+ (Einbaudurchmesser ø 22,3 mm)
•Schaltelemente mit 2 Kontakten (für Not-Halt „PLUS1" mit 3 Kontakten)

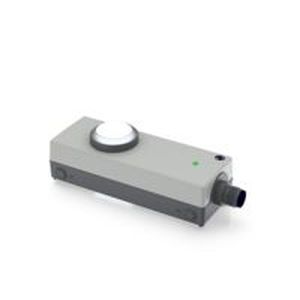

•Optional mit LED für beleuchtbare Betätigungselemente

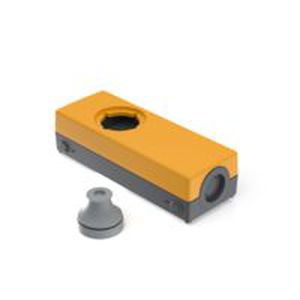

•Mit gelbem Gehäuseoberteil für Not-Halt-Betätiger

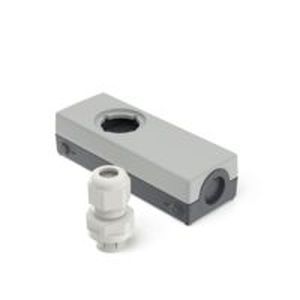

•Mit grauem Gehäuseoberteil für Standard-Betätiger wie z.B. Drucktaster
•Befestigung mit zeitsparender Ein-Loch-Schraubbefestigungstechnik, besonders geeignet für Aluprofilschienen oder alternativ Direktbefestigung mit M4 Schrauben
•Inklusive Kabeleinführung für Direktverkabelung: seitlich M16 oder bodenseitig M20
PARAMETERS
| Parameter Name | Parameter Value |
|---|---|
| Number of buttons |
2-button
|
| Protection class |
IP65
|
| Other characteristics |
|
